Оценив красоту мундиров участников битвы при Булл Ране, посмотрим, с помощью чего они там выясняли свои мужские взаимоотношения. Американская гражданская война, помимо прочего, интересна еще и тем, что совпала с эпохой "оружейной революции" XIX века, которая характеризовалась массовым переходом от гладкоствольного оружия к нарезному. Поэтому на полях сражений применялись как гладкоствольные, так и гораздо более совершенные нарезные орудия. Сперва преобладали "гладкостволки", но к ближе концу войны картина изменилась.
В начале гражданской войны самой распространенной артиллерийской системой как у южан, так и у северян была гладкоствольная дульнозарядная бронзовая пушка "Наполеон", стрелявшая круглыми чугунными ядрами, бомбами или картечью. Название произошло от того, что эти пушки делались по французскому образцу.
"Наполеоны" были двух типов: легкие шестифунтовые, калибром 3,67 дюйма и более тяжелые, 12-фунтовые, калибром 4,62 дюйма, изображенные на снимках внизу. Орудие, принятое на вооружение в 1857 году, было установлено на легком полевом лафете образца 1841 года. Оно стреляло примерно на 1400 ярдов (около 1300 метров) с частотой до двух выстрелов в минуту при опытном расчете. Длина ствола — 1,68 м, масса — 558 кг.
У конфедератов имелось примерно 500 таких пушек, а у юнионистов — 1150, впрочем, эти цифры постоянно менялись, поскольку орудия нередко переходили из рук в руки.

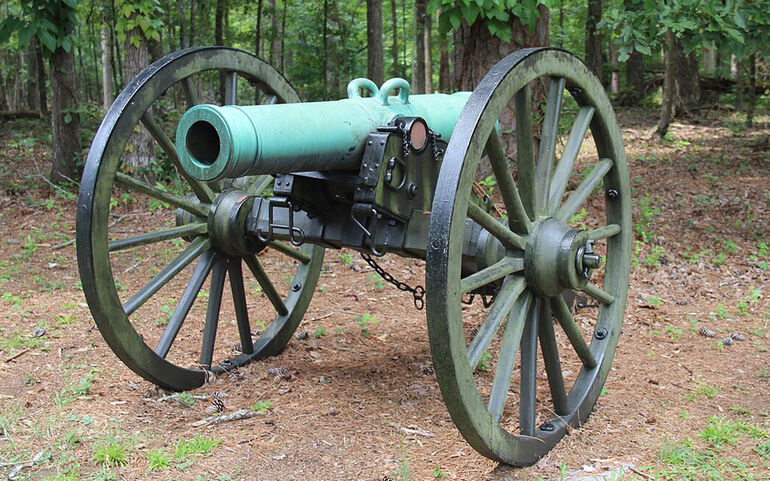

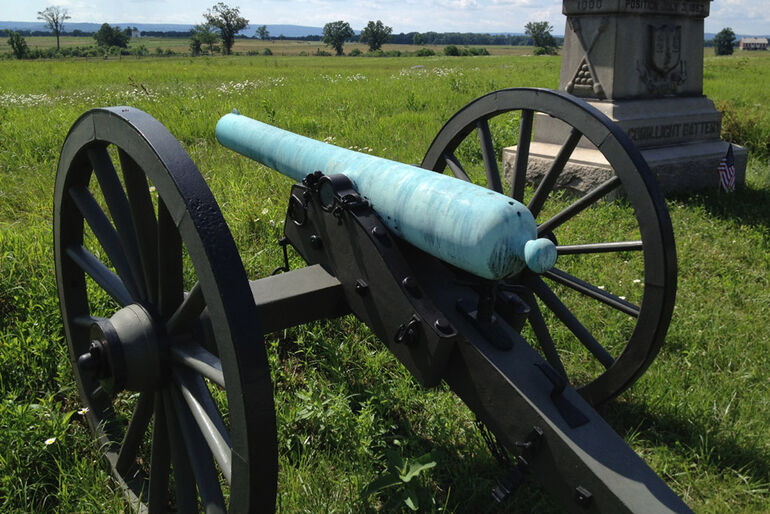

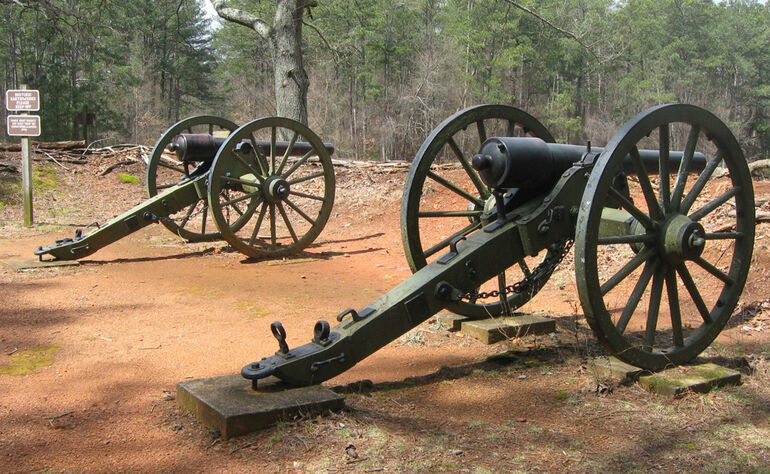

Шестифунтовый "Наполеон", установленный в качестве памятника на поле сражения при Геттисберге.

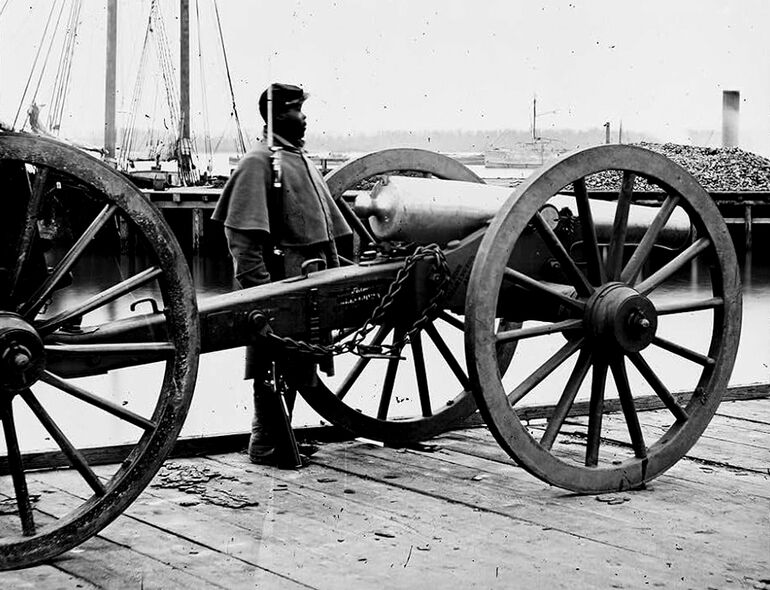

Чернокожий боец армии Севера зорко охраняеет 12-фунтовый "Наполеон".

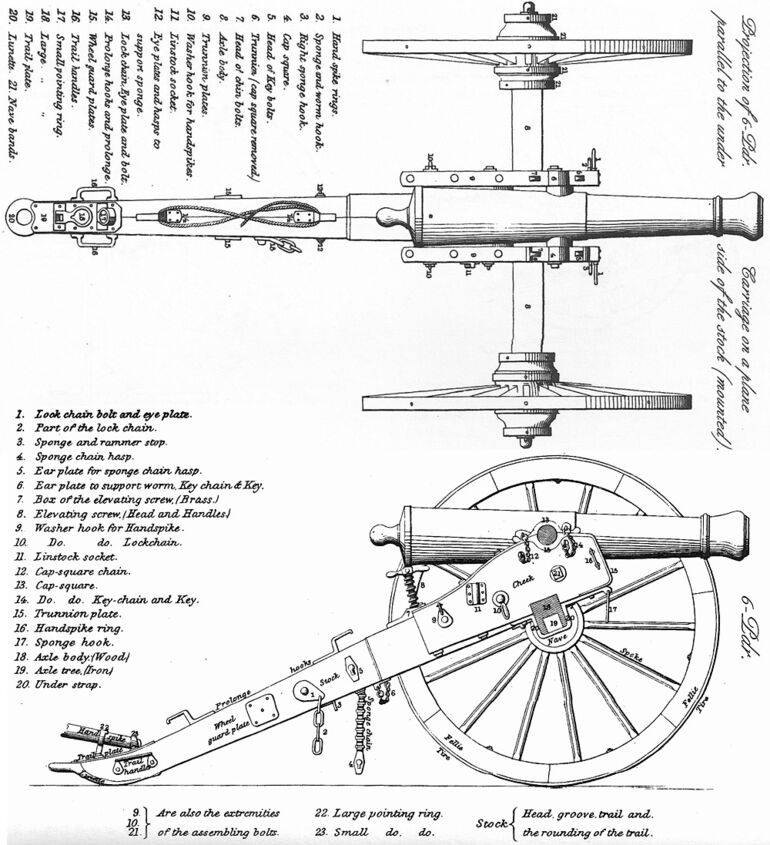

Чертежи 6-фунтового "Наполеона".
Еще одно распространенной орудие американской гражданской войны: 24-фунтовая гладкоствольная бронзовая полевая гаубица образца 1841 года.

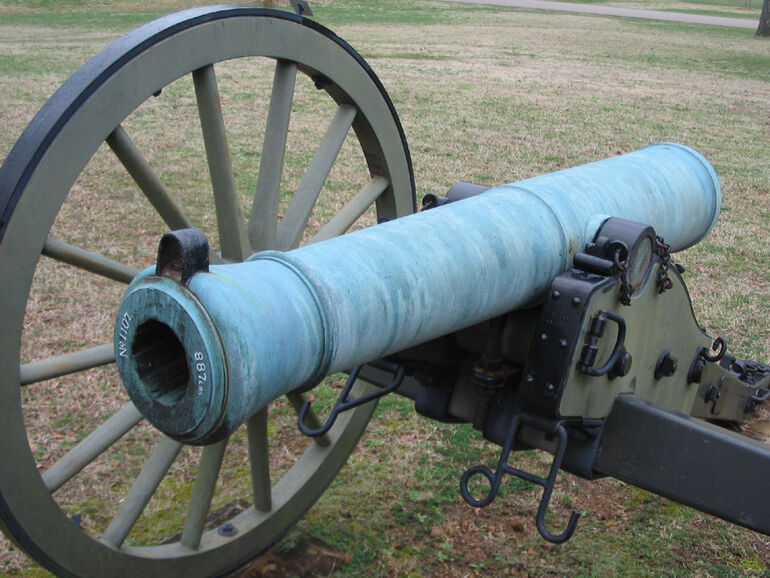

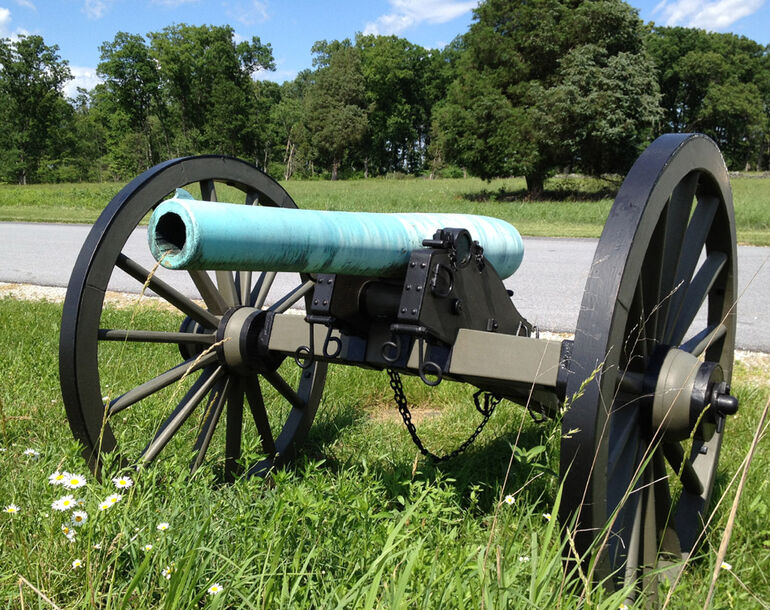

Несмотря на свою массовость, "Наполеон" уже к началу гражданской войны выглядел явным анахронизмом, поскольку преимущества нарезного оружия были очевидны. Дабы "омолодить" архаичную систему инженер из штата Род-Айленд Чарльз Джеймс предложил делать в канале ствола нарезы, которые можно разглядеть на фотоснимке этой шестифунтовой пушки. Правда, нарезы были неглубокие, чтобы не сильно снижать прочность ствола.
Несколько сотен орудий было "перепилено" подобным образом, отчего дальность и точность стрельбы заметно возросли. А в связи с повышением дальнобойности пушки оснастили простейшими прицелами: над дульным срезом этого орудия видна накладная мушка.

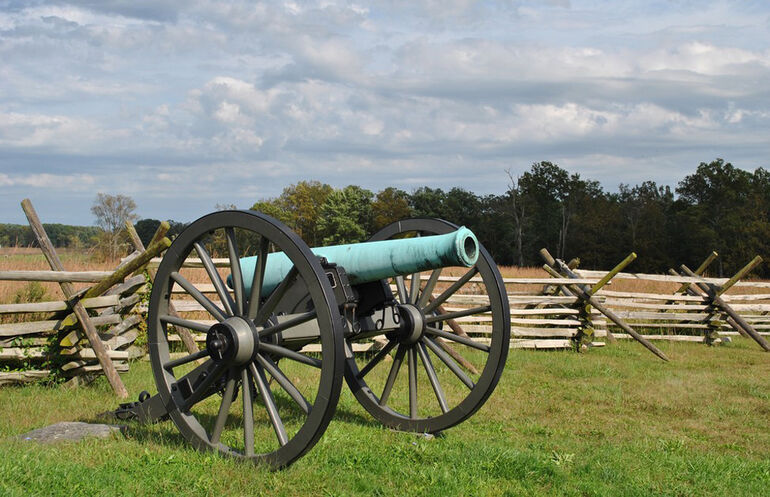

Помимо рассверловки "Наполеонов", северяне отливали из бронзы длинноствольные нарезные орудия Джеймса калибром 14 фунтов, которые так же широко применялись в гражданской войне. У этих орудий мушка предусматривалась изначально и отливалась зацело со стволом. Такие пушки тоже использовались обеими сторонами, поскольку к южанам они нередко попадали в качестве трофеев.

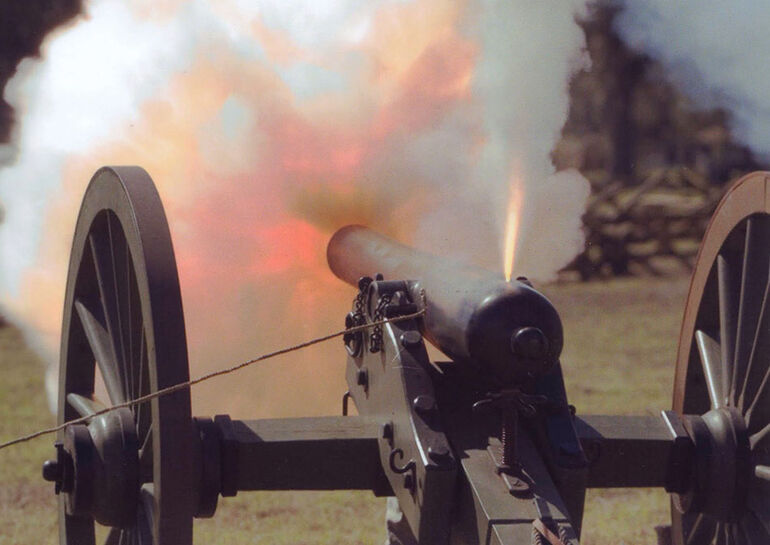

Холостой выстрел из джеймсовской 14-фунтовки.
Вершиной американской инженерно-артиллерийской мысли к началу войны между Севером и Югом были нарезные орудия Роберта Пэррота с комбинированными стволами. Сам ствол отливался из чугуна, а затем на его казенную часть для повышения прочности надевали методом горячей посадки отрезок толстостенной кованой стальной трубы. Такие орудия выдерживали значительное давление пороховых газов, что позволяло утяжелить заряд и, соответственно, увеличить дальность стрельбы.

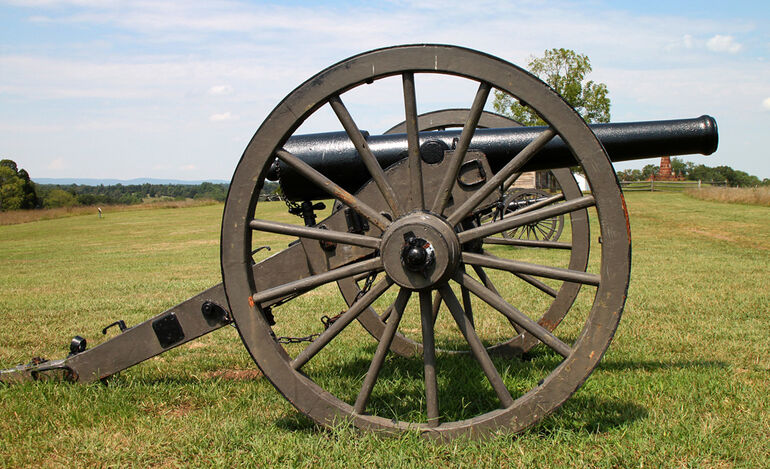

Пушки Пэррота выпускались в широкой гамме модификаций, различавшихся калибром, а соответственно — размерами и массой. Самым распространенным был 10-фунтовый полевой "Пэррот райфл" (диаметр ствола — 3 дюйма, масса — 400 кг, масса снаряда — 4,5 кг), изображенный на снимках внизу. Кроме него, в меньших количествах отливали 20-фунтовые, 30-фунтовые и 60-фунтовые, а также — огромные 100-фунтовые, 150-фунтовые, 200-фунтовые и даже 300-фунтовые "Пэрроты". Последние использовались во флоте, на береговых батареях и в тяжелой осадной артиллерии, их масса превышала 12 тонн.
10-фунтовый "Пэррот" мог вести прицельный огонь на дистанцию до 5000 ярдов (4600 м). Правда, слово "прицельный" надо взять в кавычки, поскольку прицельных приспособлений и механизмов точной наводки для стрельбы на такие дистанции еще не существовало, да и с корректировкой огня возникали большие проблемы. Поэтому зачастую приходилось палить буквально наугад.

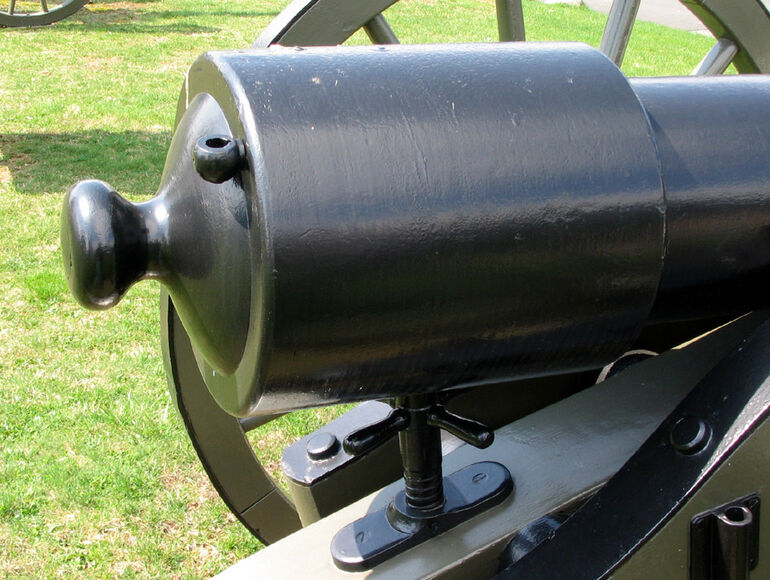

Казенная часть орудия Пэррота. Хорошо виден вингард, стальное усиление ствола, запальная трубка и винт вертикальной наводки.

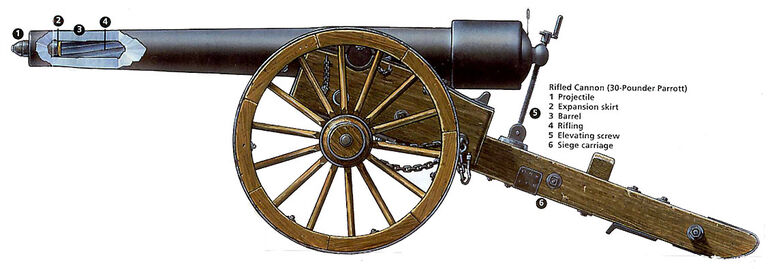

Орудие Пэррота в разрезе. Механизм вертикальной наводки отличается от изображенного на фото.

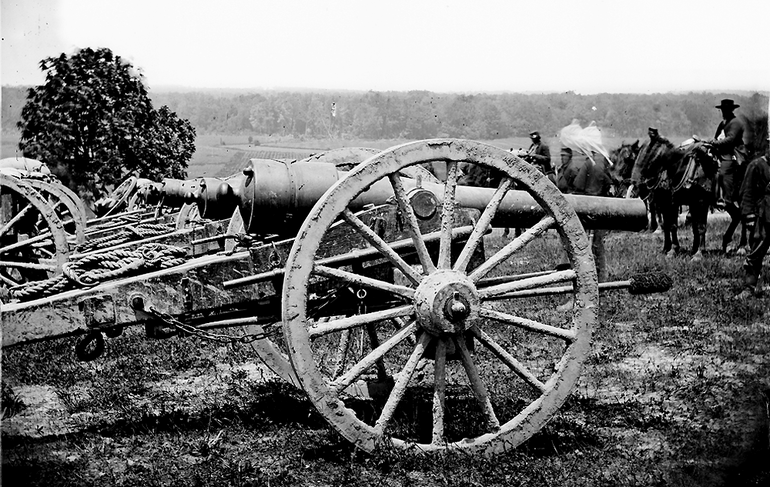

Снимок полевой батареи "Пэрротов", наглядно демонстрирующий, что война - дело грязное.

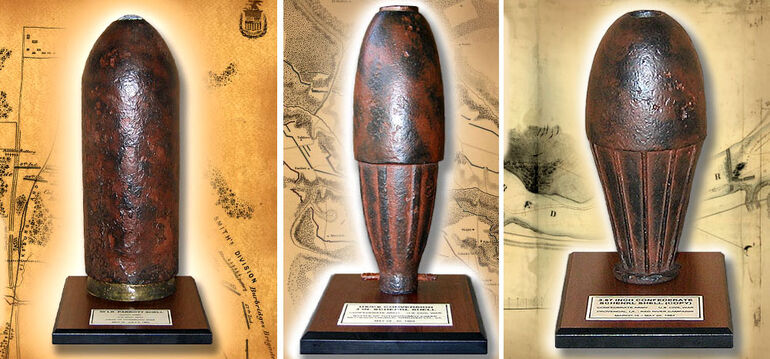

Боеприпасы для стрельбы из нарезных дульнозарядных орудий, применявшиеся на полях сражений американской гражданской войны.
Слева — снаряд Пэррота. Он имеет запрессованную в донце латунную "юбку", которая при выстреле расширялась под действием пороховых газов, врезаясь в нарезы и сообщая боеприпасу вращательное движение.
В центре и справа — снаряды системы Шенкла. На их заднюю часть надевалась массивная картонная "воронка", игравшая ту же роль, что и латунная обечайка снаряда Пэррота. После выхода из ствола воронка слетала, а снаряд летел дальше, сохраняя вращение.

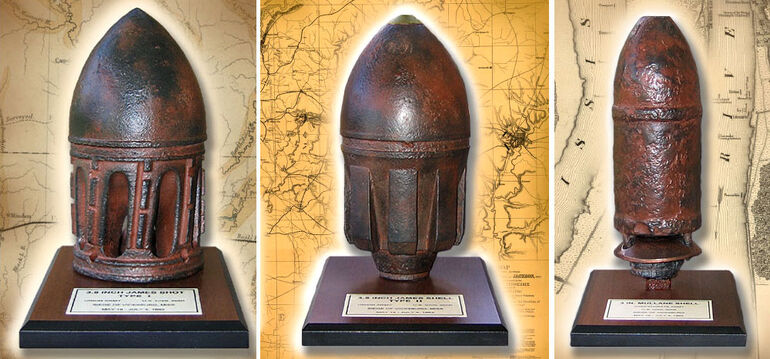

Слева и в центре — снаряды Джеймса. Их покрывала медная или цинковая оболочка, доходящая до переднего бортика. При выстреле пороховые газы, проходя сквозь отверстия или продольные каналы, расширяли оболочку, заставляя ее заполнить нарезы. После вылета из ствола оболочка отлетала подобно картонной воронке снаряда Шенкла.
Справа — наиболее редкий боеприпас, применявшийся только конфедератами. Это так называемый снаряд Муллейна. Обтюрация в нем обеспечивалась круглой медной пластиной, надетой на штырьки, вставленные в донца снаряда.
Пластина имела вогнутую форму блюдца, но при выстреле она расплющивалась пороховыми газами об донце, становясь плоской. При этом она расширялась как "юбка Пэррота" и врезалась в нарезы, а от прокрутки относительно корпуса снаряда ее предохраняли штырьки. Подлинных снарядов Муллейна сохранилось очень мало, поэтому их коллекционная цена даже в состоянии "150 лет ржавел в земле" начинается от 500 долларов.

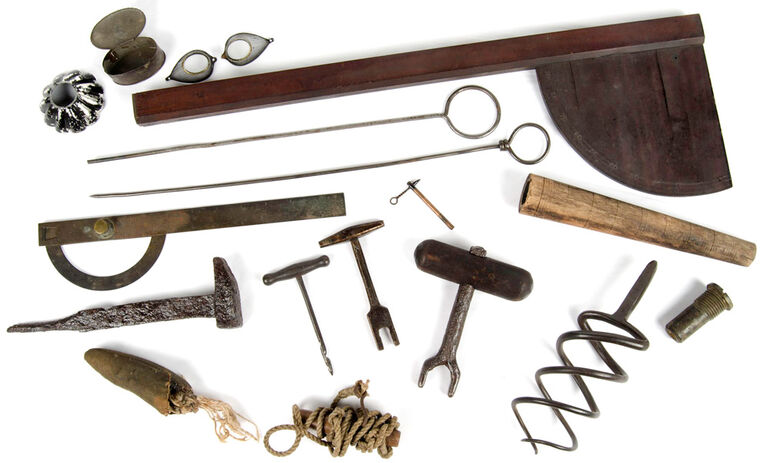

Ну и "на закуску" - набор инструментов и принадлежностей, которые использовались артиллеристами времен американской гражданской войны. Можете определить, для чего они предназначены?
